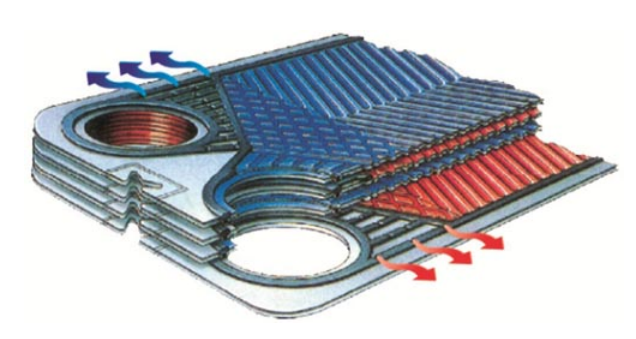

板式熱交換器由許多張沖有四個孔的波紋金屬薄板，按照設計要求組裝，經固定壓緊板，活動壓緊板，導桿，夾緊螺桿壓緊而成。板片由大型壓機一次壓制成型，沖有四個角孔，扣上配套密封墊片起密封和引流作用。板片組裝交錯疊置形成復雜的網狀觸點和流體通道，冷熱介質在每張板片的兩側間隔逆流換熱。
板式換熱器特點：
1、傳熱系數高：一般的說，板式換熱器傳熱系統傳熱系數X值可達到3000~7000W/㎡.℃。這表明板式換熱器只需要管殼式換熱器面積的1/2~1/4即可達到同樣的效果。
2、投資低：在相同工況下，板式換熱器由于換熱面積、占地面積、冷卻水用量少，使設備投資、動力消耗等費用大大降低。特別當采用昂貴材料時，投資降低更為明顯。
3、結構緊湊，維修方便：在工況相同條件下，板式換熱器所占空間僅為管殼式換熱器的1/2~1/3.維修方便，只需松開夾緊螺桿，在原空間范圍內即可拆裝，不必像管殼式換熱器需預留很大空間來檢修。
4、板片使用較先進的模具設計，液體分布采用十字形分流結構，導桿采用六點定位，波紋角度引進銳角、鈍角設計密封墊采用BRK扣墊型，墊片與板片之間不再需要膠水粘合固定，方便拆裝、維修。這樣板式熱效率高，阻力小，板片定位準確。
5、其板片薄(0.45~0.8mm)，逆流設計，人字形波紋使流體在更低的流速下即可發生強烈的湍流，湍流又有自凈作用，防止污垢生成，這都保證其傳熱效率特別高。
6、換熱面積可隨意增減：板式熱交換器板片為獨立單元，可隨意增減換熱面積或流程，這樣可適應不同工況要求。
7、使用放心可靠：在板片之間密封裝置上設計了二道密封，同時開有信號孔，一旦發生泄漏，介質自然排到熱交換器外部，既防止二種介質相混，又起到報警作用。
板式熱交換器技術指標:
工作壓力：較高2.0MPa 設計溫度：-50～200℃
板片厚度：0.45～0.7mm 連接方式：螺紋、法蘭、活接
板片材質：AISI304、316、316L、鈦(TA1)、哈氏合金(C-276)、254SMO、鎳材、 310S、904等。
板式熱交換器主要技術參數
技術參數
型 號 | 裝機面積（㎡） | 處理量液（氣）m3/h | 接口直徑（㎜） | 熱交換量（MW） | 板間距（㎜） | 流道截面積（㎡） | 設備較大重量（㎏） | |
粘 膠 墊 型 | BR002 | 0.2～2 | 7（70） | 20 | 0.3 | 3.5 | 285×10-6 | 35 |
BR003 | 0.3～3 | 8（80） | 20 | 0.4 | 3.1 | 210×10-6 | 40 | |
BR006 | 0.5～5 | 25（250） | 40 | 0.6 | 3.8 | 420×10-6 | 70 | |
BR01 | 2～10 | 42（420） | 50 | 1 | 4.0 | 650×10-6 | 280 | |
BR02 | 4～30 | 70（700） | 65 | 6 | 4.2 | 950×10-6 | 500 | |
BR03 | 10～60 | 170（1700） | 100 | 16 | 4.2 | 1225×10-6 | 1400 | |
BR06 | 20～140 | 250（2500） | 125 | 30 | 4.5 | 1700×10-6 | 2500 | |
BR10 | 80～350 | 1060（10600） | 250 | 70 | 4.8 | 2860×10-6 | 7000 | |

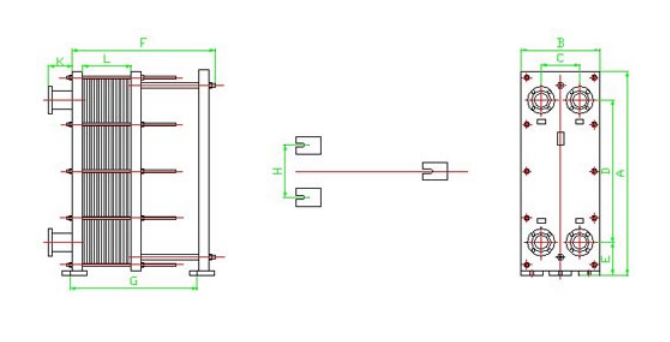

板式熱交換器外形安裝尺寸圖：
板式熱交換器外形及安裝尺寸：
尺寸
型號 | A （高） | B （寬） | C | D | E | F （長） | G | H | K | L | 管口 直徑 | 地腳 螺栓 | |
粘 膠 墊 型 | BR002 | 310 | 160 | 66 | 224 | 45 | 140 | 140 | 130 | 50 | 3.5N | 20 | M16 |
BR003 | 416 | 115 | 50 | 340 | 43 | 4.85N+105 | 3.0N+60 | 97 | 50 | 3.0N | 20 | M6 | |
BR006 | 560 | 250 | 94 | 420 | 88 | 140＋3.0N | 100＋3.0N | 190 | 80 | 3.0N | 40 | M10 | |
BR01 | 771 | 330 | 144 | 554 | 132 | 450＋3.8N | 375＋3.8N | 250 | 100/150 | 3.8N | 50 | M16 | |
BR02 | 1136 | 430 | 200 | 866 | 165 | 500＋4.0N | 400＋4.0N | 345 | 150 | 4.0N | 65 | M16 | |
BR03 | 1360 | 490 | 225 | 1040 | 190 | 600＋4.2N | 500＋4.2N | 370 | 150 | 4.2N | 100 | M20 | |
BR06 | 1500 | 600 | 294 | 1180 | 180 | 700＋4.5N | 600＋4.5N | 510 | 150 | 4.5N | 150 | M24 | |
BR10 | 2140 | 880 | 415 | 1550 | 349 | 1000＋4.8N | 900＋4.8N | 760 | 150 | 4.8N | 250 | M27 | |
說明：N為板片數。F,G為參考尺寸，以實際尺寸為準
