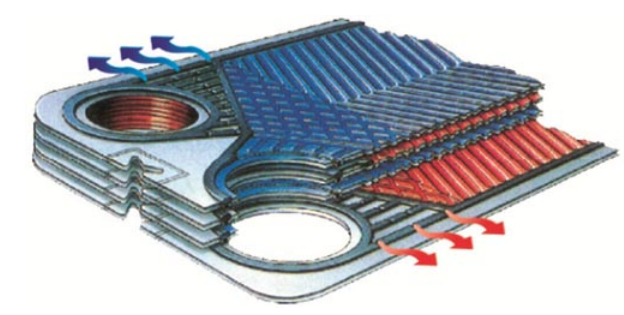

板式熱交換器由許多張沖有四個孔的波紋金屬薄板，按照設計要求組裝，經固定壓緊板，活動壓緊板，導桿，夾緊螺桿壓緊而成。板片由大型壓機一次壓制成型，沖有四個角孔，扣上配套密封墊片起密封和引流作用。板片組裝交錯疊置形成復雜的網狀觸點和流體通道，冷熱介質在每張板片的兩側間隔逆流換熱。

板式換熱器特點：

1、BRKM空調專用型板式熱交換器，板片厚度比較薄，只有0.45~0.55mm，傳熱系數更高，更高可達到7000W/㎡.℃，適合于對數平均溫差小的工況，溫差至小可達到1℃，廣泛用于高層建筑中間層換熱。

2、傳熱系數高：一般的說，板式換熱器傳熱系統傳熱系數X值可達到3000~7000W/㎡.℃。這表明板式換熱器只需要管殼式換熱器面積的1/2~1/4即可達到同樣的效果。

3、投資低：在相同工況下，板式換熱器由于換熱面積、占地面積、冷卻水用量少，使設備投資、動力消耗等費用大大降低。特別當采用昂貴材料時，投資降低更為明顯。

4、結構緊湊，維修方便：在工況相同條件下，板式換熱器所占空間僅為管殼式換熱器的1/2~1/3.維修方便，只需松開夾緊螺桿，在原空間范圍內即可拆裝，不必像管殼式換熱器需預留很大空間來檢修。

5、板片使用較先進的模具設計，液體分布采用十字形分流結構，導桿采用六點定位，波紋角度引進銳角、鈍角設計密封墊采用BRK扣墊型，墊片與板片之間不再需要膠水粘合固定，方便拆裝、維修。這樣板式熱效率高，阻力小，板片定位準確。

6、其板片薄(0.45~0.8mm)，逆流設計，人字形波紋使流體在更低的流速下即可發生強烈的湍流，湍流又有自凈作用，防止污垢生成，這都保證其傳熱效率特別高。

7、換熱面積可隨意增減：板式熱交換器板片為獨立單元，可隨意增減換熱面積或流程，這樣可適應不同工況要求。

8、使用放心可靠：在板片之間密封裝置上設計了二道密封，同時開有信號孔，一旦發生泄漏，介質自然排到熱交換器外部，既防止二種介質相混，又起到報警作用。

板式熱交換器技術指標:

工作壓力：較高2.0MPa 設計溫度：-50～200℃

板片厚度：0.45～0.7mm 連接方式：螺紋、法蘭、活接

板片材質：AISI304、316、316L、鈦(TA1)、哈氏合金(C-276)、254SMO、鎳材、310S、904等。

板式熱交換器主要技術參數：

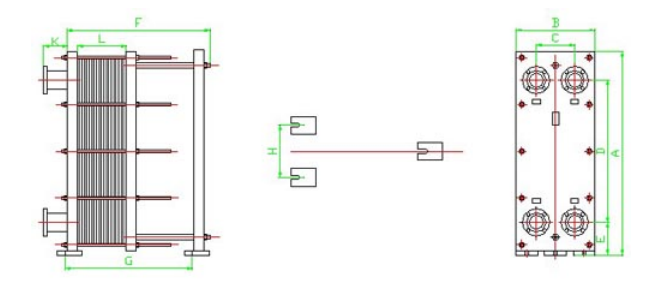

板式熱交換器外形安裝尺寸圖：

板式熱交換器外形及安裝尺寸：

說明：N為板片數。F,G為參考尺寸，以實際尺寸為準
